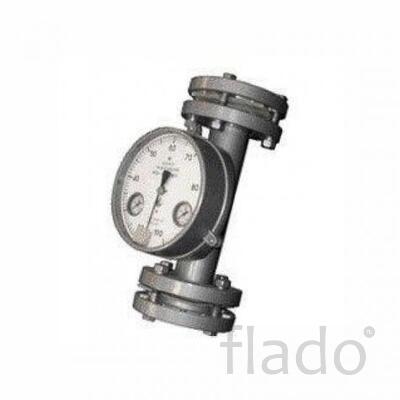

Ротаметр РПО-16 ЖУЗ предназначены для определения объемного расхода с изменяющимся потоком кристаллизирующихся жидкостей, в составе которых присутствуют дисперсные частицы, которые нейтральны к стали. Кроме того, данный прибор позволяет преобразовать величины расхода в унифицированный пневмосигнал.
Технические характеристики
Шкала местных показаний прибора – условная равномерная.
Нижний предел измерения – не более 20 % от верхнего предела измерения.
Материал деталей, соприкасающихся с измеряемой средой – сталь 10Х17Н13М2Т.
Температура измеряемой жидкости от 5 до 150 С
Ротаметры рассчитаны на эксплуатацию при температуре окружающее среды от —5 до +50 С, и относительной влажности от 30 до 80%.
Основная допускаемая погрешность по шкале местных показаний и пневмосигналу:
для ротаметров с верхним пределом измерения от 0,4 до 63,0 м3/ч: ± 1,5 %; ± 2,5 %; ± 4 %;
для ротаметров с верхним пределом измерения от 0,1 до 0,25 м3/ч: ± 2,5 %; ± 4 %.
Питание ротаметра осуществляется сжатым воздухом давлением 140±14 кПа (1,4±0,14 кгс/см2) по ГОСТ 26015.
Пределы изменения выходного пневмосигнала от 20 до 100 кПа (0,2–1 кгс/см2).
Наибольшее расстояние передачи выходного сигнала ротаметра к вторичному прибору – 250 м.
Градуировка ротаметров — индивидуальная производится заводом-изготовителем по воде. При измерении расхода жидкости, имеющей отличные от воды значения вязкости и плотности, необходимо провести пересчет расхода воды на данную измеряемую жидкость.
Присоединение ротаметра к трубопроводу – фланцевое.
Устройство и работа
Приборы работают совместно с вторичными пневмоприборами, а также устройствами пневматическими с пределами измерения давления воздуха 0,2…1 кгс/см2. От расхода измеряемой рабочей среды зависит изготовление базовых модификаций таких как: РПО-I, РПО-II, РПО-III, РПО-IV. Все перечисленные исполнения имеют унифицированный корпус ротаметрической части.
