Реле тдсэ 403 541.001-м-2

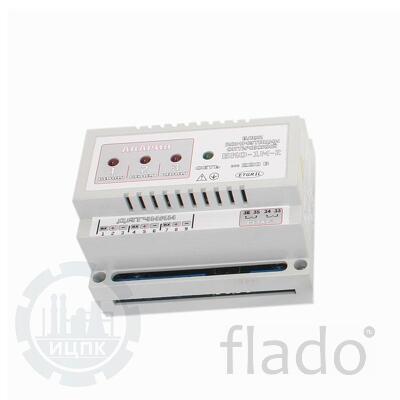

Реле ТДСЭ 403 541.001-М-2 входит в состав блока коммутации БКО-1М.
<h4>Устройство и принцип действия</h4>
Блок коммутации состоит из:

датчика,
электронного реле.

Присоединение датчиков и исполнительных механизмов к электронному реле производить согласно маркировке на корпусе. Концы датчика подключать в следующей последовательности: «-» (желтый провод), «+» (красный провод), «IN» (белый провод). Подключение датчиков производится при выключенном электронном реле. Преобразователь постоянного напряжения 220 В — 24 В постоянного напряжения используется для питания цепей электронного реле ТДСЭ 403 541.001-М-2.
К электронному реле ТДСЭ 403 541.001-М-2 могут подключаться от одного до трех датчиков.

Исполнение №1 — коммутационное реле срабатывает от одного из трех исполнительных устройств. Светодиоды, установленные на реле, позволяют определить от какого датчика произошло срабатывание блока.
Исполнение №2 — каждое из трёх коммутационных реле срабатывает от исполнительного устройства в своём канале независимо от других каналов. Светодиоды, установленные на реле, позволяют определить в каком из каналов произошло срабатывание датчика.
Исполнение №3 — каждое из трёх коммутационных реле срабатывает от исполнительного устройства в своём канале независимо от других каналов. Также срабатывает дополнительное реле от любого из трех исполнительных устройств. Светодиоды, установленные на реле позволяют определить в каком канале произошло срабатывание датчика.

<img alt="Рис.1 - Схема подключения реле (исполнение 1)" src="//ris.1_blok-shema-elektronnogo-rele-ispolnenie-1.jpg" width="288" height="300"><em>Рис.1 — Схема подключения реле (исполнение 1)</em>
<img alt="Рис.2 - Схема подключения реле (исполнение 2)" src="//ris.2.-blok-shema-elektronnogo-rele-ispolnenie-2.jpg" width="300" height="254"><em>Рис.2 — Схема подключения реле (исполнение 2)</em>
<img alt="Рис.3 - Схема подключения реле (исполнение 3)" src="//ris.3.-blok-shema-elektronnogo-rele-ispolnenie-3.jpg" width="300" height="300"><em>Рис.3 — Схема подключения реле (исполнение 3)</em>
